CODESYS^® Visualization

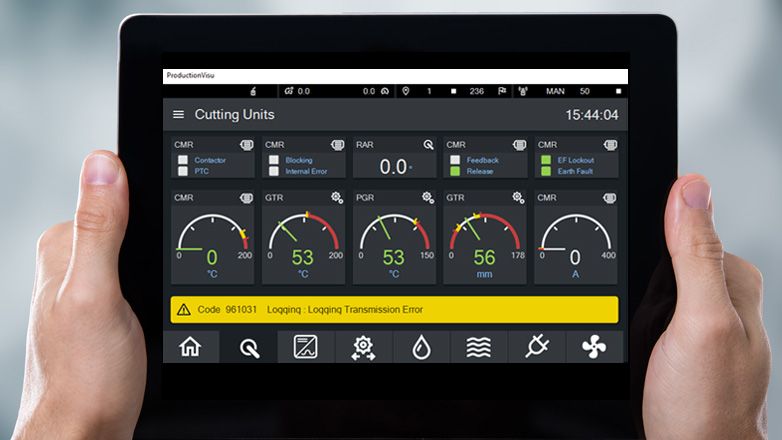

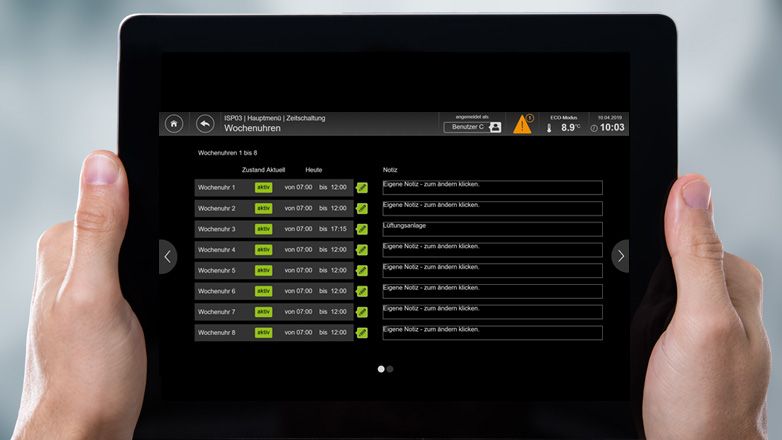

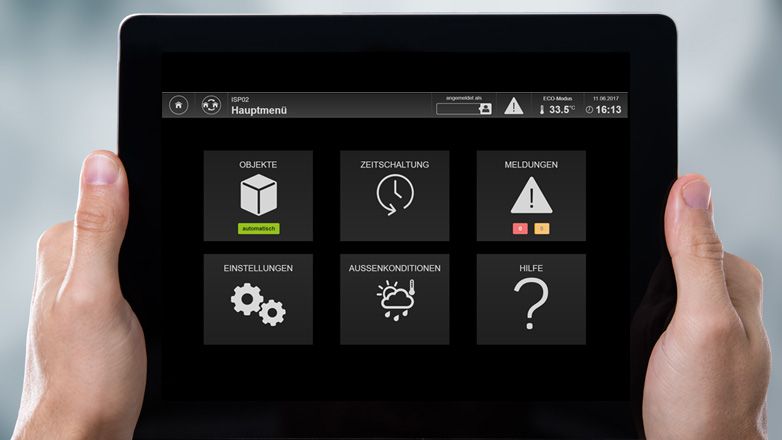

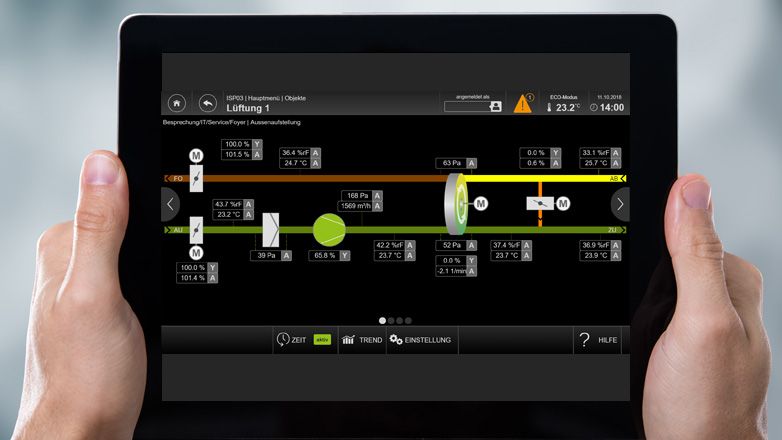

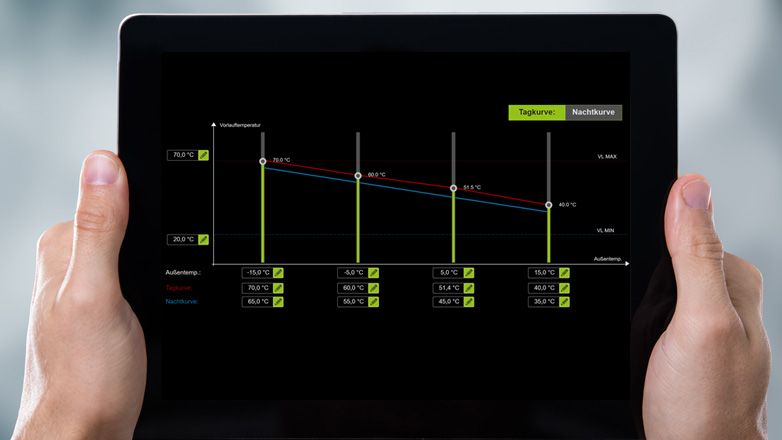

Mit einer Vielzahl an funktional komplexen, aber einfach zu bedienenden Visualisierungselementen können Sie in kürzester Zeit moderne und professionelle Visualisierungsoberflächen erstellen. Neben Bedienelementen wie Schaltern, Tastern und Schiebereglern stehen auch Elemente zur Anzeige und Aufzeichnung von Daten zur Verfügung, z. B. Zeigerinstrumente, Trace, Histogramm und Trendfunktion. Zusätzlich haben Sie die Möglichkeit, generische Elemente flexibel an Ihre Bedürfnisse anzupassen. Externe HMTL5-Elmente können Sie ganz einfach einbinden und anhand Ihrer Steuerungsdaten animieren. Auch das Einbetten oder Referenzieren von Pixelgrafiken (jpg, png, gif, etc.) und Vektordateien (svg) ist möglich. Visualisierungsstile bieten Ihnen eine Vielzahl vorgefertigter Visu-Elemente, die Sie nach Wunsch individualisieren können: Durch einen einfachen Wechsel zwischen den Stilen können Sie ihr gesamtes Projekt an das gewünschte Look & Feel anpassen.

Die Projektierung erfolgt im CODESYS Development System, bei Bedarf parallel zur Entwicklung Ihrer IEC‑61131‑3-Applikation. Visualisierungselemente animieren Sie anhand der Variablen von Produktionsdaten mit wenigen Mausklicks – von einfacher Bewegung über Gestensteuerung bis hin zur Multitouch-Funktion. Ein Projektvergleich der so erstellten Masken/Bilder mit anderen Projekten auf der Festplatte erfordert ebenfalls nur einen Mausklick.

Erstellen Sie Visualisierungen für beliebige Steuerungen per OPC UA. Browsen Sie den zur Verfügung stehenden Variablenraum und stellen Sie anderen Plattformen im Industrie-4.0-Umfeld eigene Variablen per OPC-UA-Server zur Verfügung. Oder Sie arbeiten komfortabel mit Variablen einer CODESYS-Logikapplikation, ohne dafür externe Daten einbinden zu müssen. Darüber hinaus steht Ihnen auch eine komfortable und schlanke API zur Datenanbindung zur Verfügung.

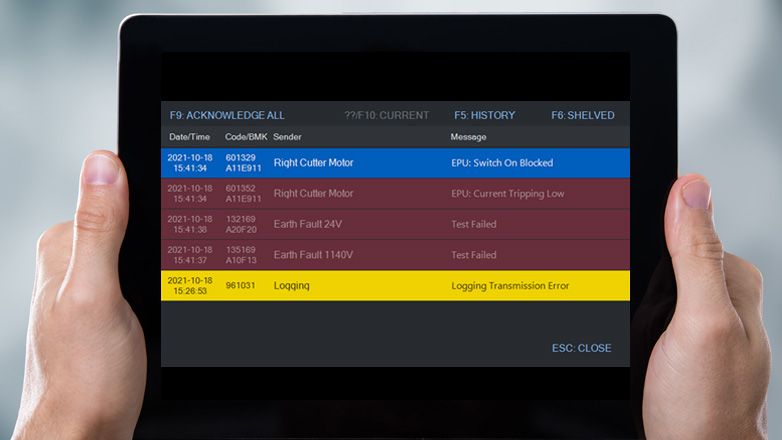

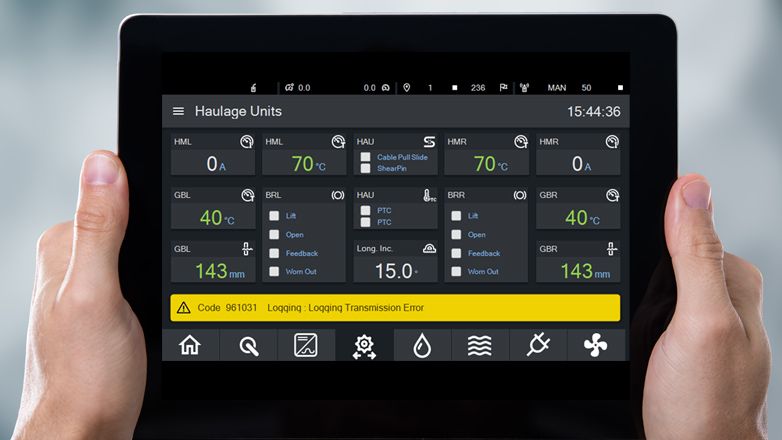

Auf Basis der SPS-Variablen können Sie kritische Zustände für Produktion, Maschine oder Bedienung in Klassen, Gruppen und Typen einordnen, innerhalb der CODESYS Visualization darstellen und darauf reagieren – bei Bedarf auch für mehrere visualisierte Steuerungen gleichzeitig.

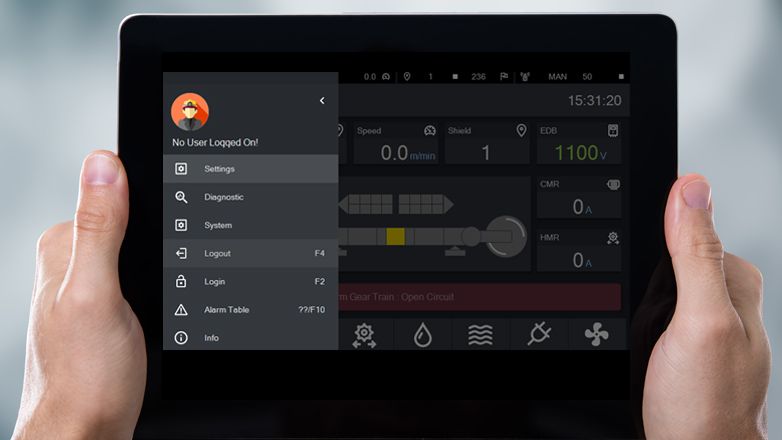

Sämtliche Bedienoberflächen bis hinunter zu einzelnen Visualisierungselementen können Sie auf Basis von Zugriffsrechten für einzelne Benutzer bzw. Benutzergruppen komfortabel verwalten – inklusive verfügbarer Funktionen für Login, Passwortverwaltung und Benutzerverwaltung im Onlinebetrieb.

Legen Sie komplette Visualisierungsseiten in Bibliotheken ab und verwenden Sie diese wieder – die Parameterschnittstelle macht die erstellten Visualisierungsobjekte flexibel einsetzbar wie IEC-61131-3-Funktionsblöcke. Bei Bedarf lassen sich solche Visualisierungsbibliotheken sogar in der Community weiter vermarkten. Dank des modularen Ansatzes können Sie auch Alarme zu Funktionsblöcken bereits vordefinieren.

Bilder und Texte verwalten Sie in Listen. Bestehende Bilder können Sie referenzieren / einbetten und für die Erstellung von Bedienoberflächen verwenden. Auf die fest und dynamisch hinterlegten Elemente können Sie somit komfortabel zugreifen. Textlisten können über Export/Import externen Mitarbeitenden zur Übersetzung zur Verfügung gestellt werden. Mittels Unicode-Datenformat kann die Visualisierung in alle Sprachen übersetzt und dargestellt werden. Parallel zur Sprachumschaltung können Sie auch Einheiten automatisiert umrechnen lassen, z. B. für die Eingabe und Anzeige von Werten in unterschiedlichen Regionen.

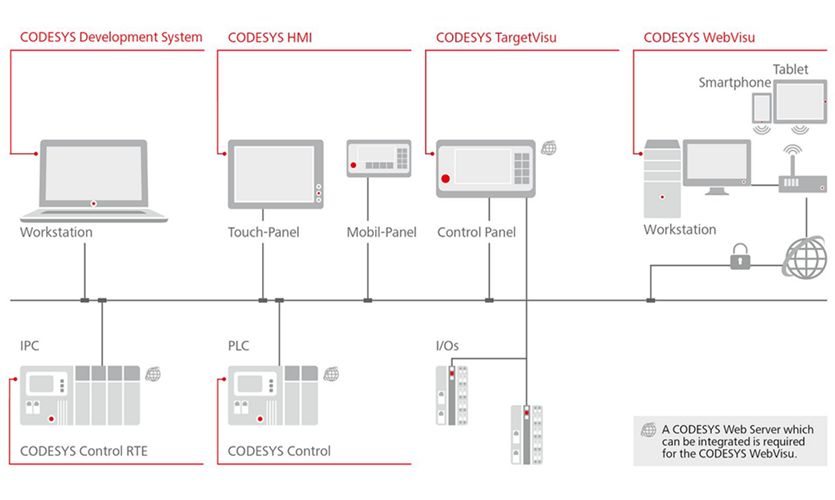

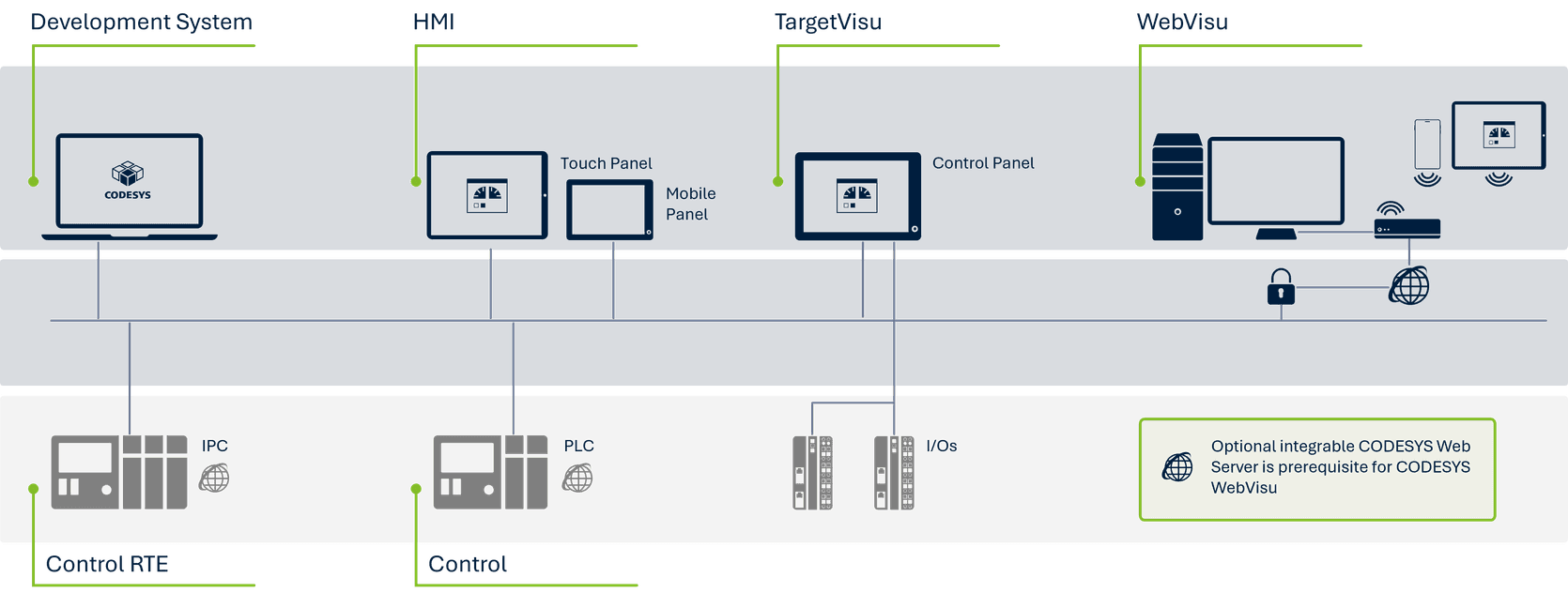

Datenquellen unterschiedlicher Geräte lassen sich ganz einfach einbinden. Auf diese Weise lassen sich mehrere Steuerungen in einem Projekt visualisieren - oder die Seiten eines Projekts auf mehreren Anzeigegeräten. Die Kommunikation zwischen den Steuerungen und zur Visualisierung kann über X.509-Zertifikate verschlüsselt und damit gegen unautorisierten Zugriff geschützt werden – insbesondere beim Einsatz in Industrie-4.0-Umgebungen.
